Подземная ёмкость работает в условиях, которые не видны снаружи: на корпус постоянно давит грунт, грунтовые воды стремятся вытолкнуть пустой резервуар вверх, а зимой стенки испытывают циклы замерзания и оттаивания. Ошибка в выборе формы или материала проявляется не сразу — корпус деформируется или трескается через один-два сезона, когда доступ к нему уже перекопанным грунтом затруднён.
Разбираем четыре параметра, из которых складывается надёжность подземной ёмкости: форма корпуса, материал, толщина стенки и способ производства.
Какие нагрузки действуют на подземную ёмкость
После засыпки на корпус одновременно действуют несколько сил:
- Давление грунта. Слой земли над ёмкостью и вокруг неё давит постоянно, а не эпизодически. Нагрузка неравномерна: сверху давит засыпка, снизу — реакция основания, с боков — грунт при уплотнении.
- Грунтовые воды. Пустая ёмкость — это вытесненный объём, и вода выталкивает её вверх. Поэтому при высоком уровне воды корпус якорят или заливают бетоном.
- Примерзание и подвижки грунта. Пучинистые грунты при замерзании расширяются и смещают засыпку неравномерно.
Общие требования к основаниям сооружений и учёту свойств грунта при заглублении собраны в СП 22.13330.2016 «Основания зданий и сооружений» — документ применяется при проектировании, включая подземные сооружения. Сам монтаж обычно выполняют ниже глубины промерзания, чтобы содержимое не замерзало, а стенки не работали в зоне активного пучения.
Форма корпуса: сфера и вертикальный гофрированный цилиндр
Форма определяет, как корпус распределяет нагрузку.
Шар. Сфера — самая выгодная форма для подземной установки: давление грунта распределяется по всей поверхности равномерно, нет плоских участков и углов, в которых концентрируются напряжения. Подземные ёмкости-шары объёмом от 1100 до 5000 литров — базовое решение для воды, канализации и технических жидкостей.

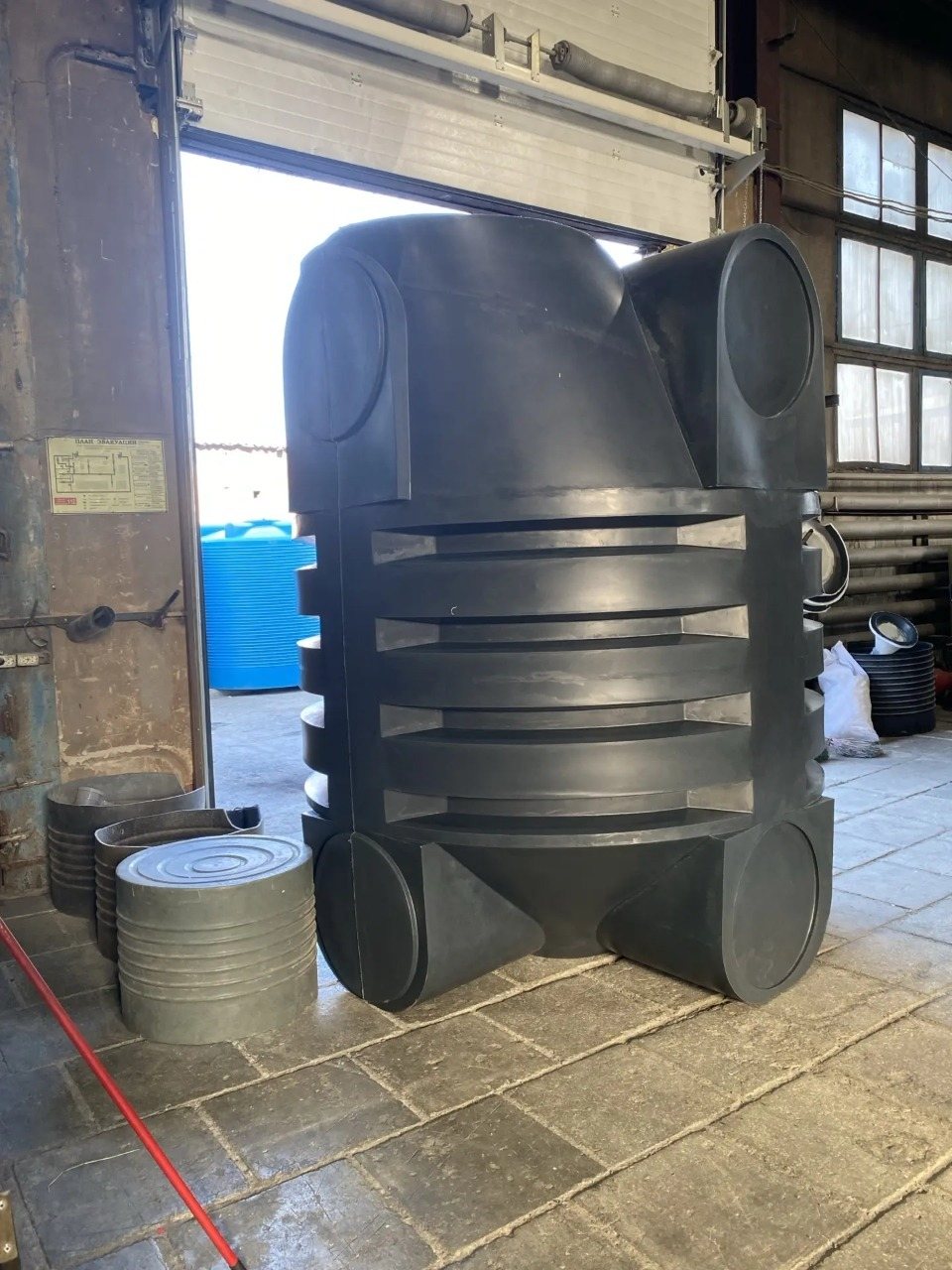

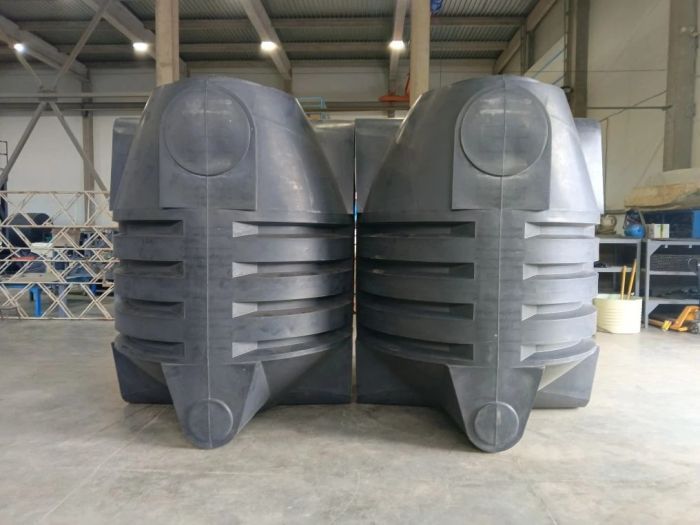

Вертикальный гофрированный цилиндр. Гофры на стенке работают как рёбра жёсткости: они повышают кольцевую жёсткость корпуса без увеличения массы и расхода материала. Вертикальная компоновка удобна, когда котлован ограничен по площади, а нужен большой объём.
Шар и цилиндр с соединением. Для больших объёмов применяют составную геометрию: сферическая часть воспринимает основную нагрузку от грунта, цилиндрическая — наращивает объём.
Чего стоит избегать: прямоугольных корпусов и плоского дна в грунте. На углах и в местах сопряжения плоскостей напряжения концентрируются, поэтому такие ёмкости требуют мощного каркаса рёбер и всё равно уступают круглым формам по стойкости к давлению засыпки.
Материал: модификаторы прочности
Базовый материал для подземных ёмкостей — линейный полиэтилен LLDPE: он не коррозирует, стоек к агрессивным средам и не теряет свойств при отрицательных температурах.
Но характеристики чистого полимера — не предел. В производстве Modiform применяется модифицированный вспененный полиэтилен: модификаторы сшивают материал на молекулярном уровне, цепочки молекул образуют пространственную сетку. За счёт этого материал становится прочнее и имеет более высокий коэффициент упругости, чем исходный полиэтилен: стенка выдерживает и постоянное давление засыпки, и точечные удары.
Отдельное решение — вспенивание полиэтилена, и здесь начинается самое интересное.
Толщина стенки: почему «толще» не значит «прочнее»
Интуитивно кажется: чем толще стенка, тем надёжнее ёмкость. Для монолитного материала это работает только до определённого предела.

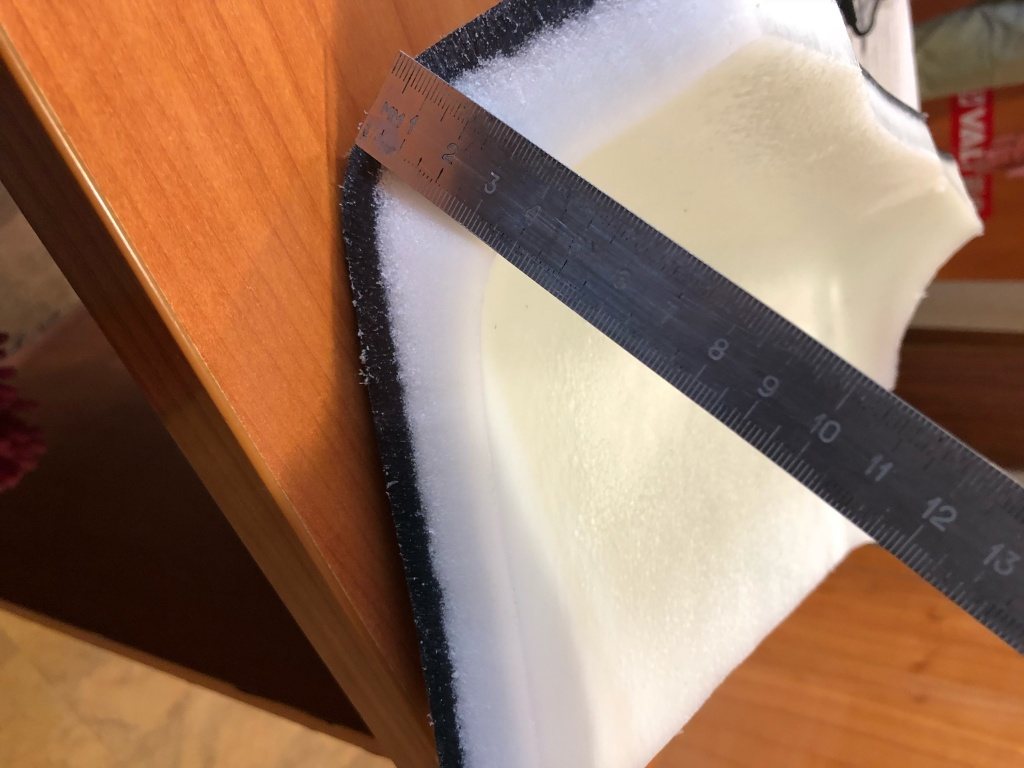

Что даёт вспененный материал. При вспенивании в толще полиэтилена образуются замкнутые поры: плотность материала снижается, стенка становится легче монолитной. При этом вспенивание позволяет выполнить стенку толще, а её ударопрочность и коэффициент упругости — выше: материал уверенно выдерживает и точечные удары, и постоянное давление грунта.
Проблема колкости. У монолитного материала по мере роста толщины стенки возрастает колкость — склонность к растрескиванию при точечном ударе: толстый монолит при сильном ударе может треснуть. Вспененная стенка от этого свободна: замкнутые поры рассеивают ударную нагрузку, и склонность к колкости с толщиной не растёт.
Практический вывод: спрашивая у производителя толщину стенки, уточняйте одновременно структуру материала. Монолитная и вспененная стенки ведут себя в грунте по-разному: вспененная легче, но лучше держит удар.
Ротоформование: корпус без швов
Четвёртый параметр — способ производства, который определяет герметичность корпуса.
Ёмкости Modiform изготавливаются методом ротационного формования: полимерный порошок засыпается в металлическую форму, которая вращается и нагревается в печи. Расплавленный материал осаждается на стенках равномерным бесшовным слоем, после чего форма охлаждается.
Результат — цельный корпус без сварных швов. В грунте каждый шов — это потенциальный очаг протечки: сварной стык стареет быстрее основного материала. Бесшовный корпус исключает этот класс отказов в принципе.
Чек-лист при выборе подземной ёмкости
- Форма — шар или вертикальный гофрированный цилиндр под вашу задачу и габариты котлована.
- Материал — модифицированный вспененный полиэтилен со сшивкой на молекулярном уровне.
- Толщина стенки — с уточнением структуры: вспененная стенка легче и при этом прочнее на удар.
- Корпус — бесшовный, ротоформование, без разъёмных соединений ниже уровня земли.
- Комплектация — горловины, патрубки, дыхательные клапаны под назначение (вода, топливо, химия).
- Расчёт на всплытие — якорение или пригруз при высоком уровне грунтовых вод.
- Документация — паспорт изделия и гарантия производителя.
Подбор подземной ёмкости начинается с назначения и объёма: посмотрите раздел подземных ёмкостей каталога. Пошаговый порядок монтажа описан в инструкции по установке септика и инструкции по установке погреба. За консультацией по форме и материалу под ваши грунты обращайтесь к менеджеру завода.
