Гидротехнические работы, связанные с очисткой водоемов, углублением дна и добычей нерудных материалов, требуют применения специализированного флота и оборудования. Ключевым инструментом здесь выступает земснаряд (землесосный снаряд) или плавучая платформа, несущая на себе грунтовые насосы, стрелы со звуковыми или механическими рыхлителями и систему пульпопроводов. Для экологических инженеров, представителей добывающих компаний и подрядчиков в сфере гидростроительства важнейшим вопросом при проектировании таких плавсредств является обеспечение их абсолютной непотопляемости, остойчивости и долговечности. Традиционные металлические понтоны постепенно уходят в прошлое из-за высокой стоимости, подверженности коррозии и сложности логистики. Им на смену пришли современные модули плавучести (поплавки) из высокопрочного полиэтилена.
В данной статье мы детально разберем, как на базе полимерных модулей спроектировать и собрать надежную плавучую платформу для эффективного удаления донных отложений.
Сфера применения земснарядов и плавучих платформ
Потребность в использовании малогабаритных и средних земснарядов, смонтированных на модульных плавплатформах, возникает во множестве отраслей промышленности и природоохранной деятельности.
- Очистка промышленных и технологических водоемов. На металлургических, химических и нефтеперерабатывающих предприятиях функционируют шламонакопители, хвостохранилища и отстойники. Со временем они забиваются производственными отходами, что снижает их полезный объем и нарушает технологический цикл.
- Восстановление и экологическая реабилитация естественных водоемов. Избыточное заиление озер, прудов и русел рек приводит к их эвтрофикации (заболачиванию), гибели аквакультуры и ухудшению качества воды.
- Дноуглубление в портах и маринах. Обеспечение паспортных глубин на судовых ходах, у причальных стенок и в акваториях яхт-клубов для безопасного маневрирования плавсредств.
- Добыча нерудных материалов. Намыв песка, гравия и сапропеля из обводненных карьеров для нужд строительной отрасли и сельского хозяйства.
Почему для гидротехнических задач подходят модули плавучести из полиэтилена

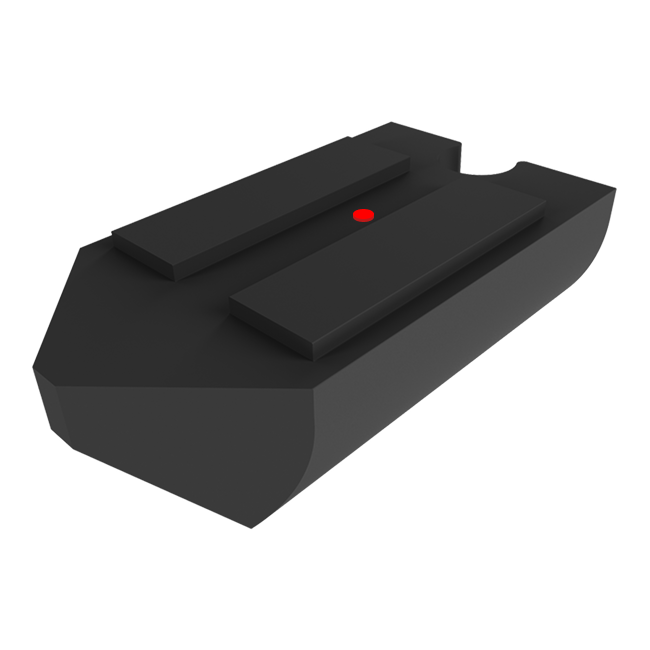

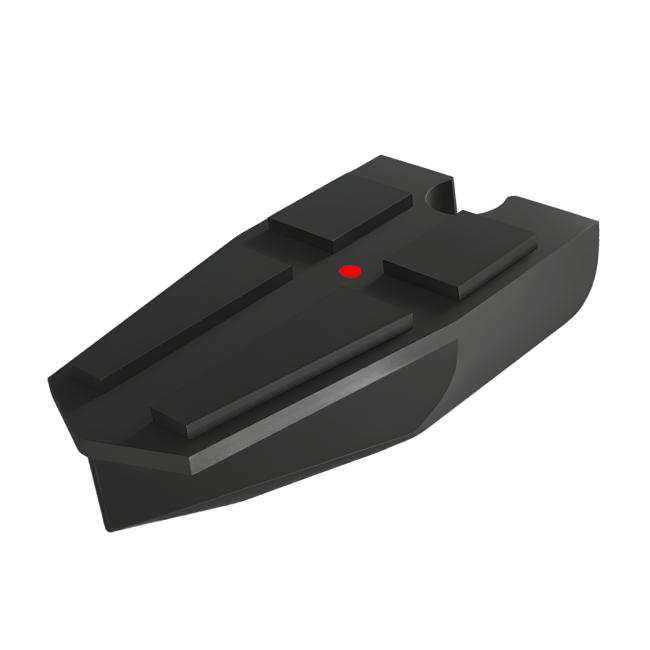

Конструктивно современный модуль плавучести представляет собой герметичное полое изделие, изготовленное из светостабилизированного полиэтилена низкого давления методом ротационного формования. Использование полимерных поплавков вместо сварных металлических кессонов дает гидротехникам ряд преимуществ. Среди них:
- Абсолютная коррозионная стойкость. Полиэтилен не вступает в электрохимические реакции, не ржавеет в соленой воде и не разрушается при контакте с агрессивными промышленными стоками или кислыми шахтными водами. Плавучая платформа может годами находиться в воде без необходимости подъема на берег для покраски.
- Эластичность и стойкость к гидроударам. При столкновении с бревнами, камнями или элементами причальной инфраструктуры ПНД-модуль демпфирует удар. Там, где металл получит вмятину или трещину по сварному шву, полиэтилен просто самортизирует и вернет исходную форму.
- Устойчивость к замерзанию и вмерзанию в лед. Модули плавучести обладают гладкими стенками и конусообразной или цилиндрической геометрией. При замерзании водоема лед не сдавливает и не разрушает поплавки, а просто «выталкивает» их на поверхность. Это позволяет оставлять платформу на зимовку непосредственно в акватории, экономя бюджет на ежесезонном демонтаже.
- Ремонтопригодность и модульность. Если один из элементов платформы получит сквозное механическое повреждение (например, при наезде на острую арматуру), плавсредство не потеряет плавучесть. Поврежденный модуль легко заменить прямо на воде или заварить с помощью ручного экструдера.
Требования к остойчивости, грузоподъемности и безопасности
Проектирование плавучего основания под земснаряд жестко регламентируется правилами Российского Классификационного Общества (РКО) или требованиями ГИМС (в зависимости от класса и назначения судна). Платформа должна сохранять стабильное положение при любых режимах работы технологического оборудования.
Расчет статической и динамической грузоподъемности
При подборе объема и количества модулей плавучести инженеры оперируют понятием полезной грузоподъемности. Для обеспечения безопасности вводится коэффициент запаса плавучести, который для технологических судов и земснарядов должен составлять не менее 2,0–2,5. Это означает, что суммарная подъемная сила модулей должна превышать сухой вес всей платформы со всем оборудованием, запасом топлива и экипажем минимум в два с половиной раза. При таком расчете рабочая ватерлиния будет проходить строго по центру (или чуть ниже центра) высоты модулей, обеспечивая идеальный надводный борт.
Остойчивость при работе с грунтом
Земснаряд – это динамическая система. При опускании заборной стрелы на дно, работе механического фрезерного рыхлителя или натяжении папильонажных (якорных) тросов на конструкцию действуют мощные опрокидывающие и крутящие моменты. Чтобы платформа не накренилась и не перевернулась, модули плавучести разносят по периметру рамы как можно шире, создавая конструкцию катамаранного или тримаранного типа. Максимальная ширина базы обеспечивает высокое положение метацентра, что гарантирует мгновенное возвращение судна в состояние равновесия при прекращении действия динамической нагрузки.
Очистка дна от ила и песка: практические сценарии работы платформ
В зависимости от характера донных отложений и логистики объекта, плавучая платформа на модулях плавучести комплектуется различными типами исполнительного оборудования.
Удаление легких илов и сапропеля
Ил имеет рыхлую структуру и легко переходит во взвешенное состояние. Для его удаления на платформу устанавливается погружной шнековый или погружной центробежный насос. Шнек аккуратно срезает слои ила и направляет его непосредственно к заборному патрубку насоса, минимизируя мутность в акватории. Нагрузка на поплавки относительно статичная, вибрации минимальны. Основное внимание уделяется весу манипуляторной стрелы, выдвинутой далеко за носовую оконечность платформы.
Разработка плотного песка и гравия
Песок – тяжелый, абразивный материал со склонностью к слеживанию. Для его подъема требуется мощная гидромеханизация. На платформе монтируется гидрорыхлитель (сопло, подающее воду под высоким давлением от отдельного дизельного насоса для размыва грунта) или механическая фреза. Нагрузка на поплавки высокая и динамическая. Пульпа (смесь воды и песка в пропорции примерно 9:1), перекачиваемая по трубам, обладает высокой плотностью. Вес пульпопровода, проходящего по борту платформы, должен быть компенсирован дополнительными модулями плавучести с соответствующей стороны.
Что учесть при проектировании модульной плавучей платформы
Процесс создания надежного плавсредства состоит из интеграции трех основных систем: пластиковых поплавков, несущего силового каркаса и технологического оборудования.
Конструкция силового каркаса (рамы)
Модули плавучести сами по себе не являются несущим основанием. Они лишь обеспечивают поддержание конструкции на воде. Силовую нагрузку воспринимает пространственная рама. Она изготавливается из профильной трубы из конструкционной стали с последующим горячим цинкованием. А сели нужно снизить собственный вес платформы, используется морской алюминиевый сплав (АМг5 или АМг6). Рама крепится к модулям плавучести через специальные формованные пазы или отливы на корпусе поплавков с помощью болтовых соединений и прижимных пластин. Конструкция крепления должна исключать люфты, так как постоянная знакопеременная нагрузка от волнения воды может привести к истиранию пластика в точках контакта со сталью.
Внутреннее заполнение модулей
Для промышленных земснарядов рекомендуется использовать модули плавучести, заполненные изнутри вспененным пенополистиролом (пенопластом). Даже если корпус поплавка будет полностью разрушен в результате серьезной аварии или сквозного пробития, модуль не наберет воду и сохранит до 95 % своей первоначальной подъемной силы, предотвращая затопление дорогостоящего оборудования земснаряда.
Проектирование плавучей пульповой линии
Вода с песком и илом отводится от земснаряда на берег по пульпопроводу. Чтобы трубопровод не утонул под тяжестью абразивной гидросмеси, его также монтируют на модули плавучести меньшего размера – поплавки для пульпопровода (трубные поплавки). Они представляют собой разъемные пластиковые кожухи («ракушки»), которые зажимаются вокруг трубы с определенным шагом, обеспечивая непрерывную гибкую плавучую линию.
Заключение
Использование полиэтиленовых модулей плавучести при создании технологического флота для очистки дна – это экономически обоснованное решение для B2B-сегмента. Снижение затрат на логистику, отсутствие необходимости в регулярном доковании и покраске, а также высокая живучесть полимерных конструкций позволяют минимизировать стоимость владения оборудованием и ускорить окупаемость экологических или добывающих проектов. В нашей компании вы можете заказать модули плавучести, выполненные из прочного полиэтилена. Это позволяет изделиям долгое время сохранять свои эксплуатационные характеристики.
