Смотровые колодцы для канализации: виды, размеры и правила установки

Проектирование и монтаж наружных инженерных сетей – один из самых ответственных этапов благоустройства любого объекта, будь то крупный промышленный комплекс или загородный участок. Главным условием долговечности и ремонтопригодности таких систем является обеспечение свободного доступа к трубопроводам для их обслуживания. Эту задачу решает смотровой колодец для канализации – специальная шахта, устанавливаемая на ключевых участках сети для контроля за потоком жидкости, проведения плановой промывки и ликвидации аварийных засоров. Без этих элементов любая подземная магистраль быстро превратится в неремонтопригодную систему.

Зачем нужны смотровые колодцы

Основное назначение смотровой (или ревизионной) шахты – предоставить возможность визуального осмотра технического состояния труб и введения очистного оборудования (гидродинамических шлангов, сантехнических тросов). Наружные канализационные сети работают в условиях постоянных нагрузок и подвержены постепенному заиливанию.

Особенно актуально наличие ревизионных точек в частном доме и на коммерческих объектах, где конфигурация сети имеет большую протяженность, повороты или перепады высот. Вместо того чтобы раскапывать тонны грунта при каждом засоре, достаточно открыть защитный люк и провести технологическую чистку через специально обустроенную шахту.

Виды колодцев по назначению

В зависимости от типа собираемых и транспортируемых стоков ревизионные узлы классифицируют на три основные группы:

• канализационные (бытовые). Устанавливаются на линиях отведения хозяйственно-бытовых стоков от жилых и производственных зданий. Внутри них оборудуется специальная лотковая часть (кинета), направляющая поток отходов и исключающая появление застойных зон;
• для ливневой канализации (дождевые). Служат для сбора, распределения и транспортировки поверхностных вод, образующихся в результате таяния снега и обильных осадков. Нередко они совмещают функции пескоуловителей: на их дне организуется отстойник для сбора тяжелого уличного мусора и песка;
• дренажные. Интегрируются в закрытые системы осушения участков и защиты фундаментов. Они собирают избыточную грунтовую влагу из перфорированных дрен и направляют ее в общие водоприемники или фильтрационные поля.

Особое место в иерархии занимает смотровой переходный колодец для канализации (перепадный). Он монтируется в местах, где из-за рельефа местности или требований проекта необходимо существенно изменить глубину заложения входящей и выходящей трубы, снизить скорость движения стоков или объединить разноуровневые инженерные ветки.

Стандартные размеры и диаметры

Габариты колодца подбираются исходя из глубины заложения сети и способа обслуживания: будет ли внутрь спускаться человек или все работы будут выполняться дистанционно с поверхности земли с помощью автоматики.

Материалы: от бетона к современным полимерам

Исторически для строительства подземных камер использовался железобетон (сборные кольца). Однако сегодня на рынке доминируют технологичные альтернативы.

• Железобетон. Прочный, массивный, устойчивый к выдавливанию грунтом. Минусы: огромный вес (требует спецтехники для монтажа), склонность к разрушению под воздействием агрессивных газов и щелочей, высокая гигроскопичность и сложность герметизации швов.
• Полимерпесчаные смеси. Композитный материал из песка и расплавленных полимеров. Такие колодцы собираются из отдельных пазогребневых колец. Они легче бетона, абсолютно не боятся сырости и служат до 50 лет.

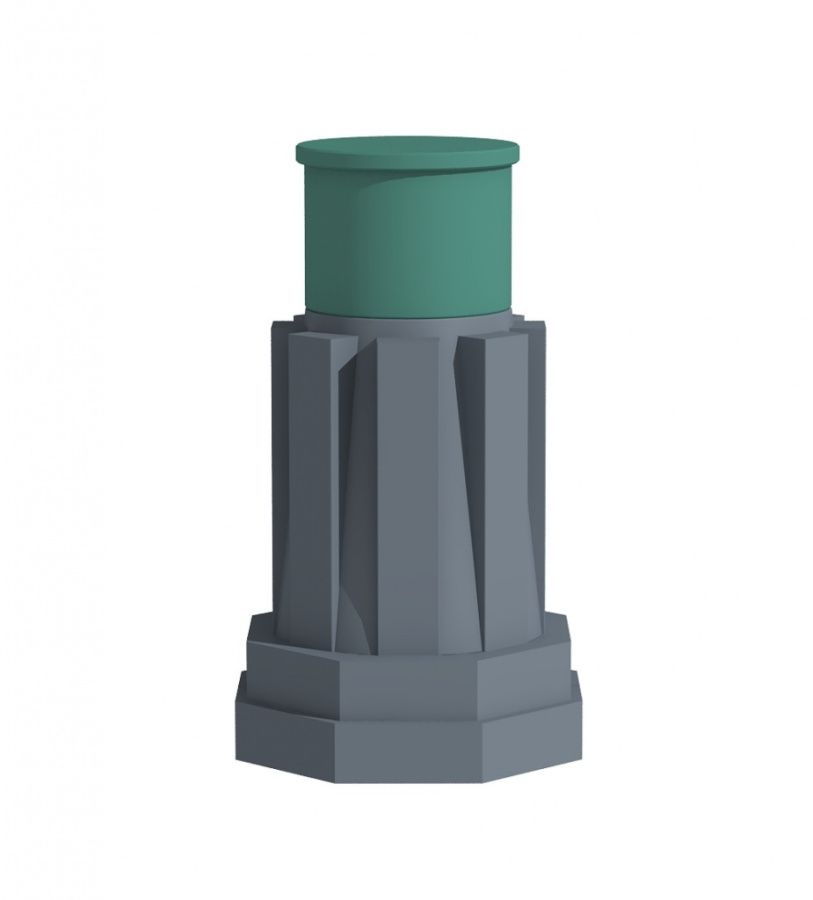

• Пластик (ПНД, ПВХ, ПП). Готовые цельнолитые или гофрированные шахты. Пластиковые модели обладают абсолютной герметичностью за счет резиновых уплотнителей, минимальным весом и устойчивостью к любым химическим соединениям. Наличие гофрированной стенки позволяет пластиковой шахте безболезненно переносить сезонные смещения грунта.


Правила установки по СНиП и СП

Монтаж ревизионных точек строго регламентируется строительными правилами (в частности, СП 32.13330.2012). Нельзя ставить колодцы хаотично. Существуют четкие требования к местам их обязательного размещения.

1. Линейные колодцы. Ставятся на прямых участках сети. Для труб диаметром до 150 мм максимальное расстояние между ревизиями составляет 35 метров, для труб 200 мм – 50 метров.
2. Поворотные. Обязательны в каждой точке, где трасса меняет свое направление (угол поворота).
3. Узловые. Монтируются в местах соединения нескольких канализационных веток в одну общую магистраль.

Важный вопрос проектирования: многие интересуются, сколько нужно смотровых колодцев для дождевой канализации. Точное число рассчитывается индивидуально. На стандартном участке в 10–12 соток обычно требуется от 3 до 5 штук: по одному на каждом углу здания, где сходятся ветки от водосточных труб, плюс один финальный узел перед сбросом в поселковую канаву или накопительный резервуар.

Частые ошибки при монтаже

1. Отсутствие анкеровки при высоком УГВ. Легкий пластиковый колодец, установленный в обводненный грунт без крепления к тяжелой бетонной плите, весной может выдавить наружу, что приведет к полному перелому подключенных труб.
2. Плохая герметизация вводов. Если места прохода труб сквозь стенки колодца не защищены специализированными муфтами, внутрь системы будет постоянно просачиваться грунтовая вода, перегружая очистные сооружения.
3. Неправильный выбор класса нагрузки люка. Установка хрупкого садового пластикового люка на проезжей части или парковочной зоне гарантированно приведет к его разрушению под колесами автомобиля.

Заключение

Использование современных полимерных смотровых колодцев позволяет создать долговечную, герметичную и простую в обслуживании канализационную систему. Четкое соблюдение правил расстановки ревизионных узлов и технологии их монтажа застрахует ваш объект от дорогостоящих аварийных ремонтов на десятилетия вперед.
