При проектировании систем водоснабжения, организации автономного отопления или обустройстве технологических линий на производстве одним из ключевых этапов является выбор резервуаров для хранения жидкостей. Рынок предлагает два основных конструктивных решения: вертикальные и горизонтальные баки. И если первые чаще выбирают при неограниченной высоте и дефиците площади основания, то емкость горизонтальная становится безальтернативным вариантом в условиях жестких пространственных ограничений, при подземном монтаже или в случаях, когда критически важна максимальная устойчивость конструкции.
Когда выбирают горизонтальные емкости
Горизонтальные резервуары востребованы там, где архитектурные особенности объекта, специфика рельефа или требования безопасности не позволяют установить высокую вертикальную конструкцию.
Такие решения закупают:
● для размещения внутри помещений с низкими потолками (подвалы, технические этажи, модульные котельные);
● организации скрытых заглубленных хранилищ (в этом случае используются специальные подземные горизонтальные емкости);
● транспортировки жидкостей в кузове спецтехники (низкий центр тяжести предотвращает опрокидывание машины);
● создания систем сбора дождевых и дренажных вод, где важна большая площадь зеркала жидкости для эффективного гашения напора.
Преимущества горизонтальных емкостей перед вертикальными
Сравнивая две конфигурации, инженеры и снабженцы выделяют несколько фундаментальных преимуществ горизонтально ориентированных резервуаров:
● высокую статическую устойчивость. За счет распределения массы по большой площади основания и низкого центра тяжести горизонтальная емкость для воды практически полностью застрахована от опрокидывания под воздействием сильных ветровых нагрузок (при наземной установке) или вибраций. Ей не требуется обустройство массивного глубокого фундамента;
● идеальную адаптацию под низкие потолки. Если высота помещения ограничена двумя метрами, вертикальный бак большого объема туда просто не поместится. В свою очередь, емкость для воды плоская горизонтальная или классическая цилиндрическая модель легко интегрируются вдоль стены, оставляя достаточно места для прокладки верхних инженерных коммуникаций;
● снижение затрат на земляные работы при подземном монтаже. Чтобы закопать вертикальный резервуар на 5000 литров, необходимо выкопать очень глубокий котлован, что усложняется при высоком уровне грунтовых вод. Горизонтальная модель требует меньшей глубины заложения, что существенно удешевляет и ускоряет монтаж горизонтальной емкости;
● равномерное распределение нагрузок на грунт. Пятно контакта с поверхностью у таких баков шире, а значит, удельное давление на один квадратный метр фундамента или песчаной подушки ниже.
Виды по назначению: вода, топливо, химия
Материал, из которого изготавливается горизонтальная пластиковая емкость, и структура напрямую зависят от химических и физических свойств рабочей среды.
Питьевая и технологическая вода

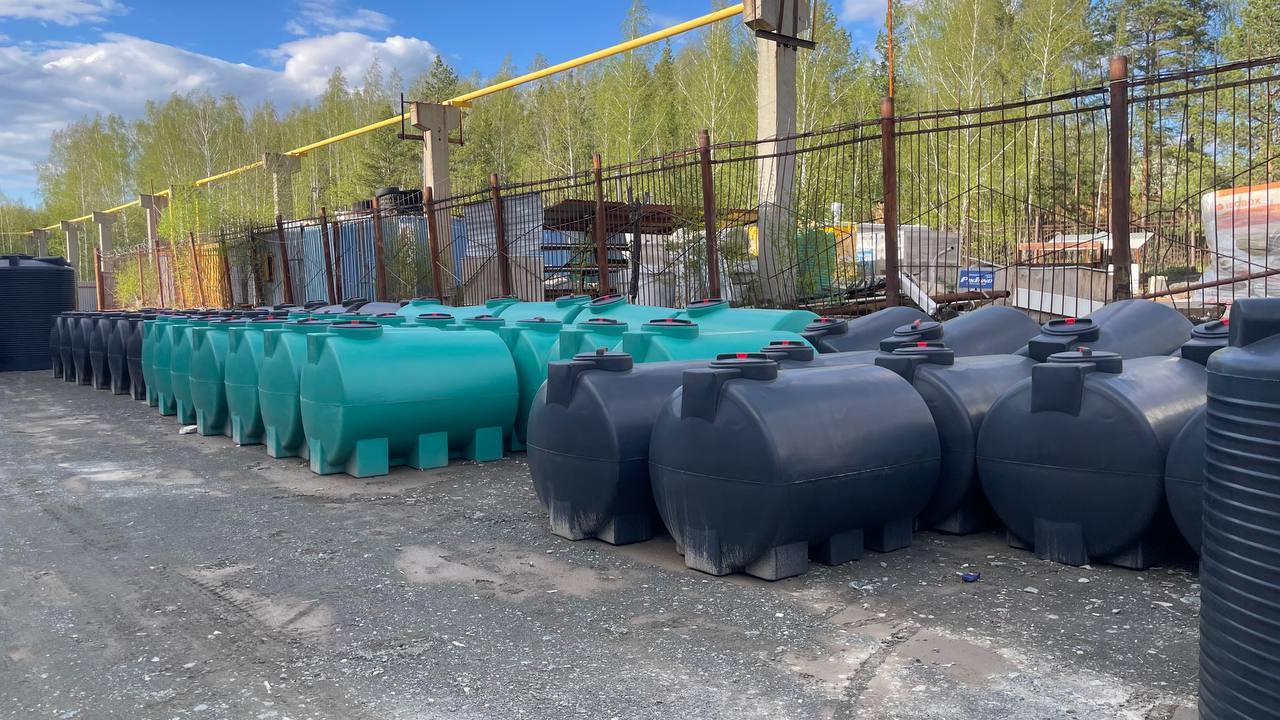

Для этих целей используется чистый пищевой полиэтилен. Пластик не имеет собственного запаха, не вступает в реакцию с водой и имеет гигиенический сертификат соответствия. Резервуары для питьевой воды часто окрашивают в синий цвет, что препятствует проникновению ультрафиолетовых лучей и защищает воду от зацветания. Если бак используется как накопительный буфер для систем пожаротушения, его объем может достигать десятков кубических метров.
Дизельное топливо и мазут
Резервуары для нефтепродуктов изготавливаются из полимеров, устойчивых к агрессивному воздействию углеводородов. Такие баки обычно выпускаются в черном цвете. Промышленная емкость горизонтальная для солярки снабжается утолщенными стенками и герметичными крышками с бензостойкими уплотнителями, полностью исключающими утечку летучих фракций топлива и появление неприятного запаха в помещении котельной.
Агрохимия, КАС и дренаж
В сельском хозяйстве и промышленности горизонтальные баки служат для хранения и перевозки жидких удобрений. Также в отдельную категорию входит дренажная емкость, которая используется для сбора агрессивных поверхностных стоков, септиков или промышленных отходов. В таких системах полимер должен выдерживать постоянный контакт со щелочами, кислотами и солевыми растворами.
Как выбрать объем и комплектацию
Правильный расчет параметров – залог бесперебойной работы всей инженерной сети.
Расчет вместимости
Выбирая габариты, необходимо учитывать, что полный объем горизонтальной емкости (номинальный) отличается от фактического объема заполнения, так как верхняя часть бака всегда остается пустой для создания воздушной подушки и корректной работы дыхательного клапана.
В инженерной практике часто требуется определять текущий уровень в горизонтальной емкости для контроля остатков. Для этого используется геометрический расчет горизонтальной цилиндрической емкости, который учитывает, что зависимость объема от высоты налитого слоя является нелинейной (в отличие от вертикального куба). Чтобы автоматизировать этот процесс, на крупных объектах используют специальные калибровочные таблицы или электронные уровнемеры, которые переводят текущую высоту заполнения в точный объем жидкости в горизонтальной емкости. При проектировании за основу всегда берется стандартный габаритный чертеж завода-изготовителя, где указан точный рабочий объем горизонтальной цилиндрической емкости с учетом всех внутренних радиусов скруглений.
Комплектация и аксессуары
Для полноценной эксплуатации резервуары должны быть укомплектованы сопутствующей арматурой:
● осмотровыми люками. Диаметр горловины должен позволять человеку проникнуть внутрь для проведения плановой очистки и дезинфекции стенок;
● патрубками и фланцами. Врезка точек заполнения и слива выполняется в заводских условиях или по месту. Для КАС и химии подбирают пластиковые фланцы, для воды – латунные;
● поплавковыми клапанами и уровнемерами. Позволяют автоматизировать подачу жидкости и исключить перелив.
Особенности установки: наземный и подземный монтаж
Правильная установка горизонтальной емкости определяет срок ее службы. Все работы должны выполняться в строгом соответствии со строительными нормами и правилами (ГОСТ и СП).
Наземный монтаж

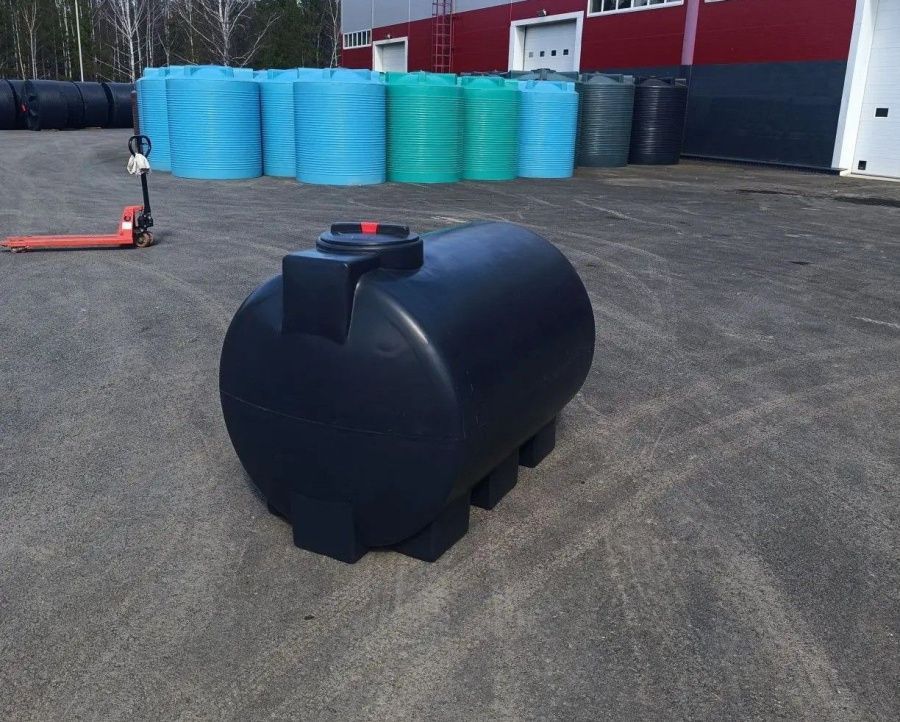

Резервуар устанавливается на ровную жесткую горизонтальную поверхность (бетонное основание или утрамбованная песчаная подушка). Цилиндрические модели должны монтироваться на специальные ложементы (подставки), которые идут в комплекте или отлиты заодно с корпусом бака. Ложементы равномерно распределяют вес наполненного бака и предотвращают его перекатывание. При размещении на улице бак необходимо зафиксировать к основанию анкерными стропами.
Подземный монтаж
Подземная установка горизонтальной емкости требует строгого соблюдения технологии компенсации давления грунта:
1. Выкапывается котлован, размеры которого больше габаритов бака на 30–50 см с каждой стороны.
2. На дне заливается бетонная плита, к которой резервуар крепится бандажными ремнями для защиты от всплытия при подъеме грунтовых вод.
3. Обратная засыпка производится смесью цемента и песка с послойным трамбованием. Важное правило: во время засыпки бак необходимо постепенно наполнять водой, чтобы внутреннее давление компенсировало внешнее давление прессуемой смеси и исключило деформацию пластиковых стенок.
Заключение
Горизонтальные пластиковые резервуары – это универсальное, высокопрочное и долговечное решение для хранения любых типов жидкостей в условиях ограниченного пространства или при подземном заложении. Устойчивость к коррозии, относительно малый собственный вес и продуманная геометрия делают их незаменимыми как в частном домостроении, так и на крупных промышленных и аграрных объектах.
Подобрать горизонтальные резервуары, рассчитать оптимальную толщину стенки под ваши задачи и укомплектовать систему надежной запорной арматурой вы можете на нашем сайте в каталоге или . Специалисты могут предоставить детальный технический чертеж выбранной модели, помогут произвести точный расчет проекта и предложат оптимальное решение для безопасного и долговечного хранения воды или нефтепродуктов.
